开敞式钢结构设计软件是适用于开敞式钢结构的辅助设计软件，适用于各种类型的开敞式钢结构，尤其是石化行业开敞式钢结构的设计工作。
软件提供多种建模手段，满足不同类型构件建模的需求，解决了开敞结构风荷载自动计算、设备与结构整体建模、设备荷载施加、设计参数自动指定、杆件优选截面、设计结果汇总及输出等问题，覆盖结构设计全过程。
开敞钢结构一般用于工业建筑，工业建筑中设备多，平台多采用铺板，铺板提供的刚度有限，与民用建筑钢结构相比，不符合平面内无限刚假定?！犊ㄊ礁纸峁股杓迫砑凡捎每占淇蚣芴逑到薪峁狗治?，是更符合开敞结构的力学模型。
集中管理工程信息
工程信息统一布置在工程属性页，便于信息的管理与编辑。软件模型与SAP2000中文版共享数据模型，实时交互，可读取SAP2000中文版模型转为CiSOpenSteel数据模型。与STEEL软件提供接口，识别STE文件。

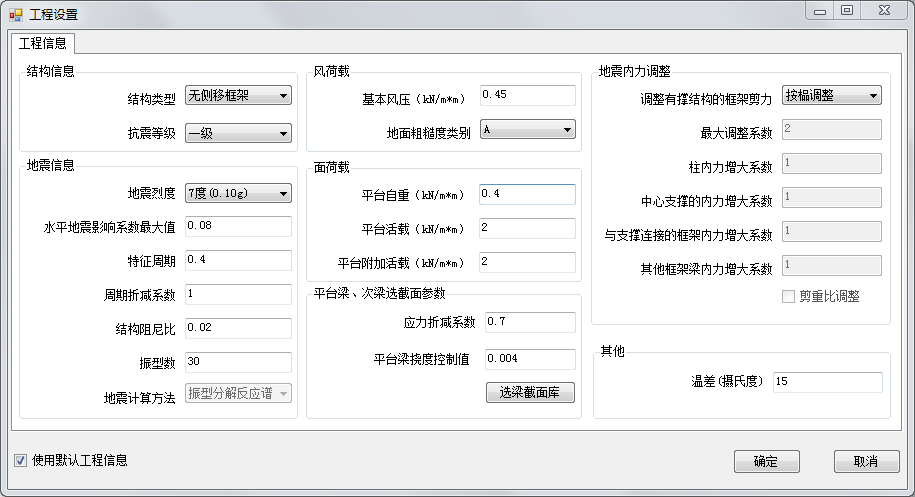

图1 工程信息设置
高效的建模工具
软件根据柱、梁、支撑等构件的特点，提供不同的建模命令，适应构件布置，并支持批量操作。软件默认有XY平面、XZ立面、YZ立面以及三维视图，也可建立任意工作面进行建模操作，杆件类型自动指定，杆端约束关系根据杆件类型自动确定，构件参数直接选择不需要定义，提供精确定位等均为模型的快速搭建提供了保证。

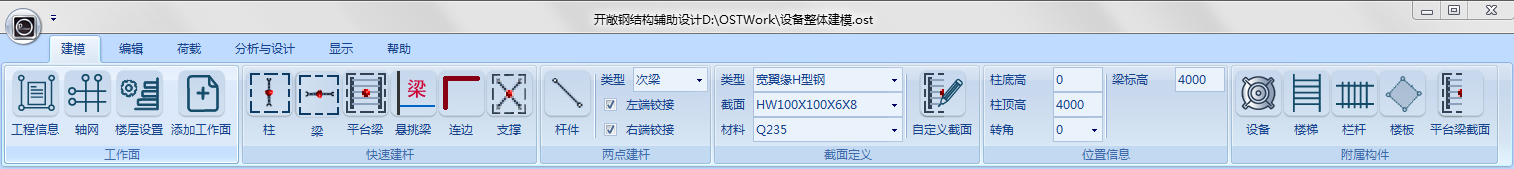

图2 建模命令

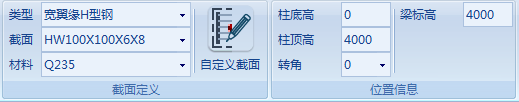

图3 构件参数选择
图4 精确定位
图5 楼梯绘制命令
图6 精确定位

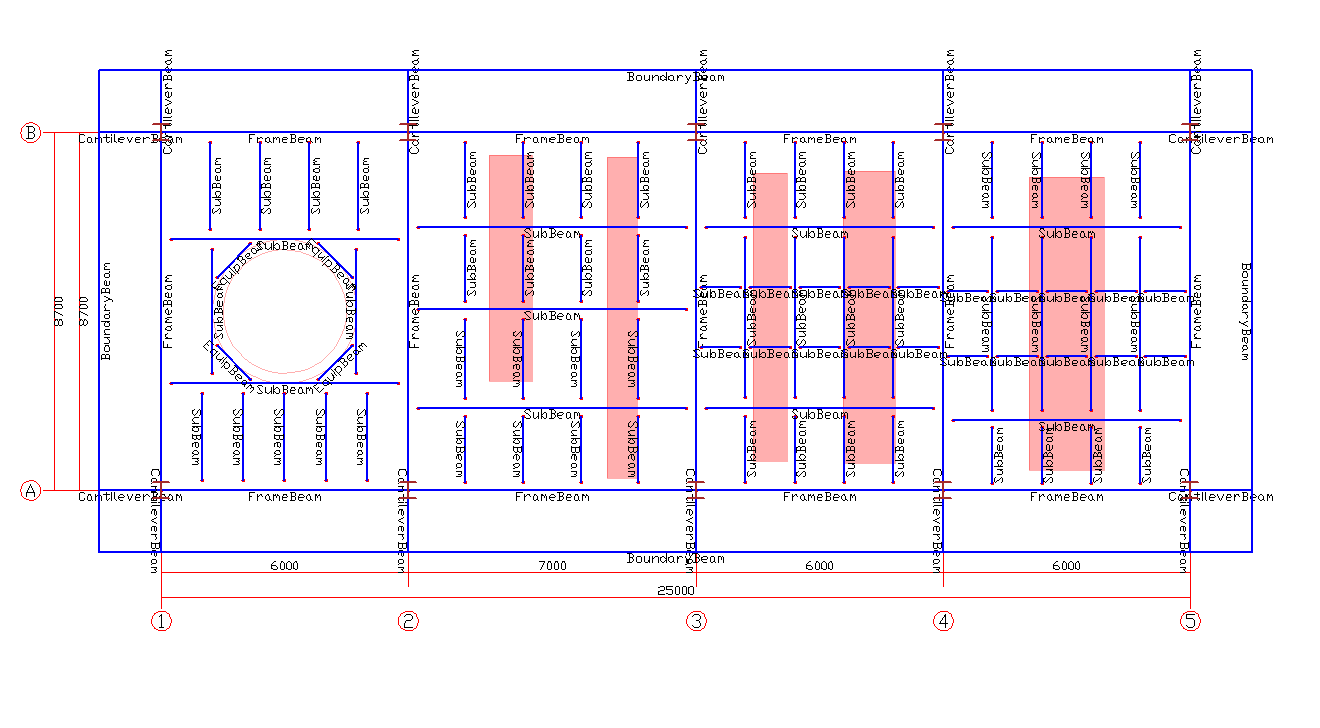

图7 杆件类型自动指定
图8 杆端约束关系自动指定
设备处理
开敞钢结构主要用于承载设备，设备类型多、荷载大。根据其特点，设备采用参数化方式建模，在生成SAP2000中文版模型时，设备根据参数建立实际模型，设备主体使用壳单元模拟，参与结构计算，设备荷载、风荷载、设备与结构连接软件自动处理。

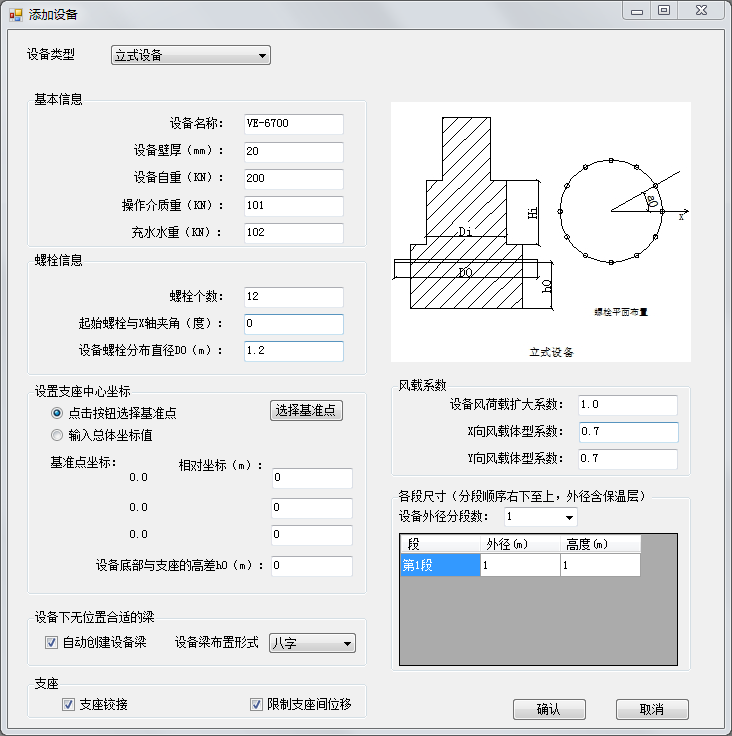

图9 设备参数化建模

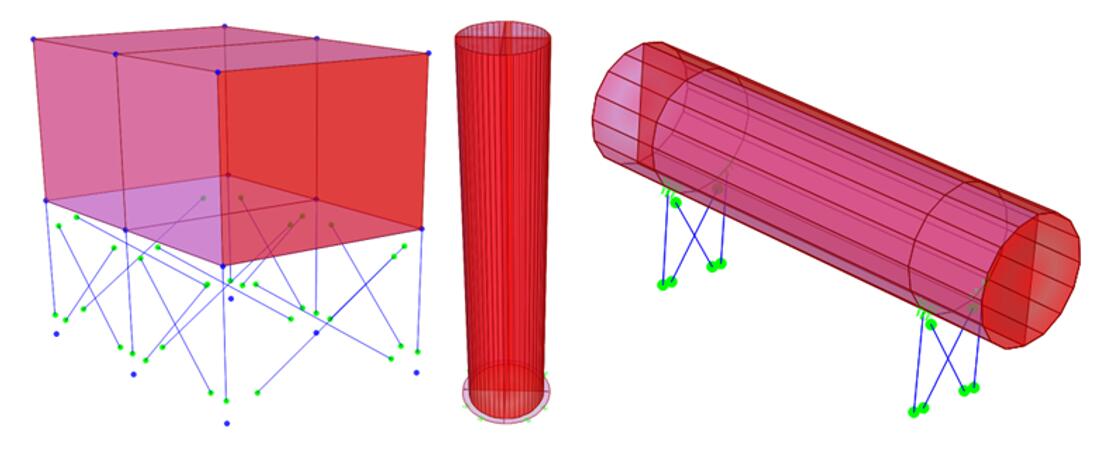

图10 设备类型

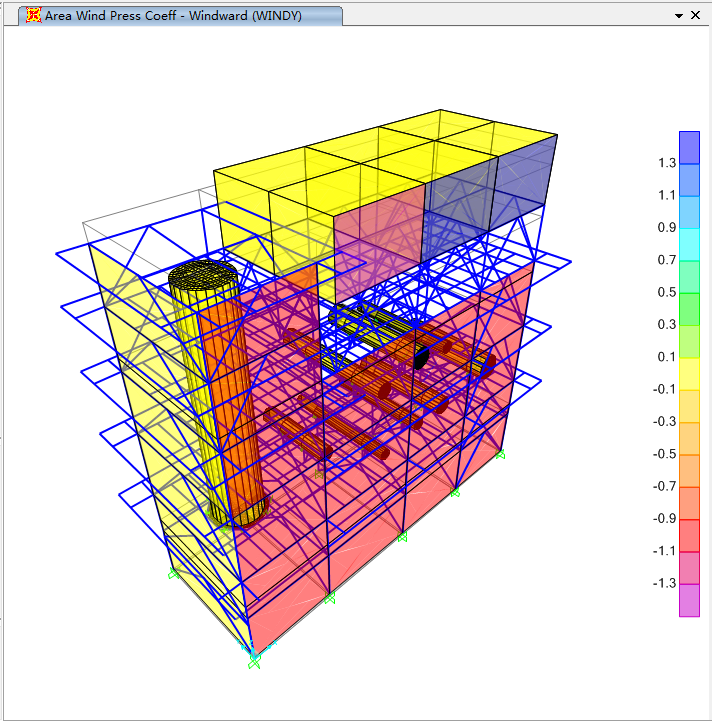

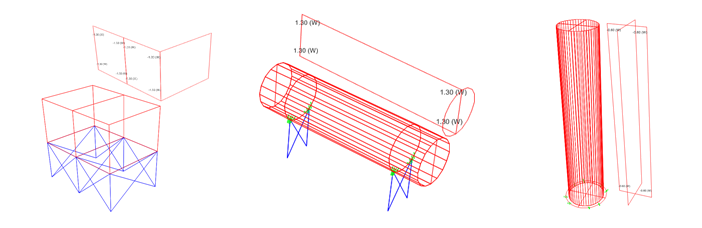

图11 设备风荷载处理
方便的视图
图形区可灵活切换视图，显示不同视图，视图中可显示构件的各种信息，同时提供效果图查看。
图12 杆件信息浮动显示

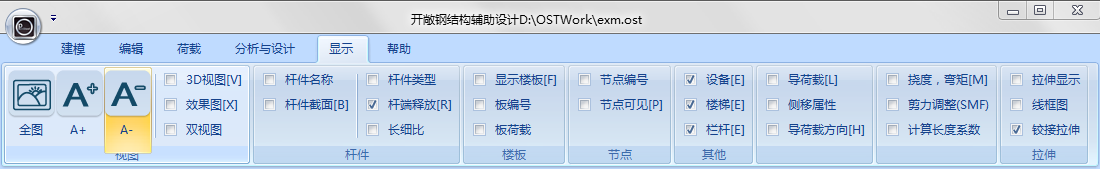

图13 视图显示设置

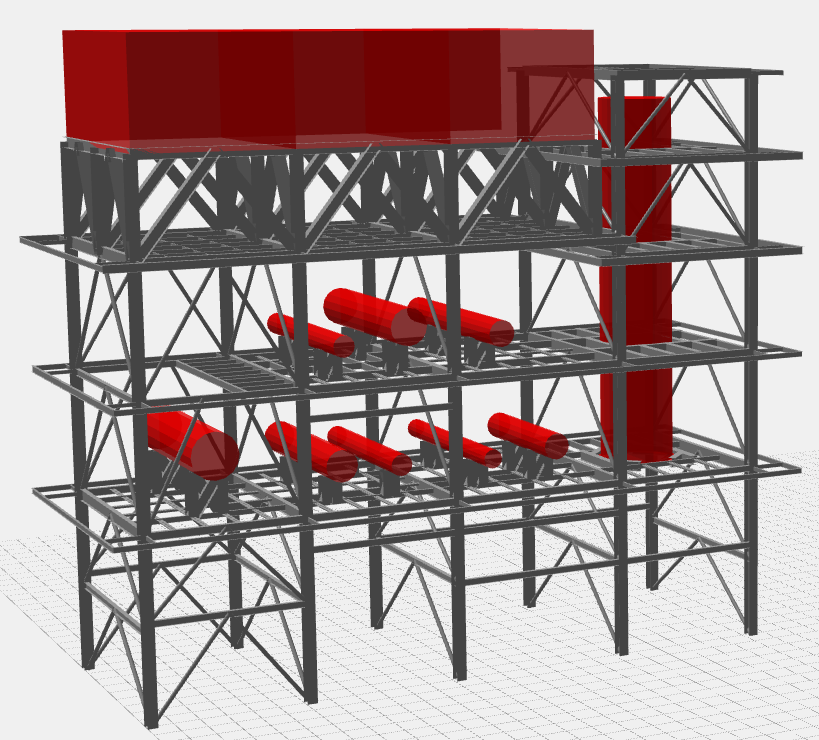

图14 效果图显示
设计参数指定
开敞结构常用的荷载工况和荷载组合可自动生成，支持编辑。荷载指定采用集中定义批量指定的方式，构件设计参数根据构件类型设定。

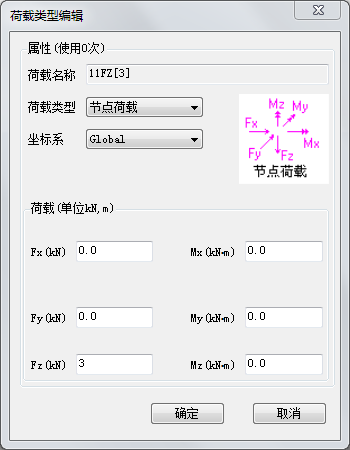

图15 荷载定义

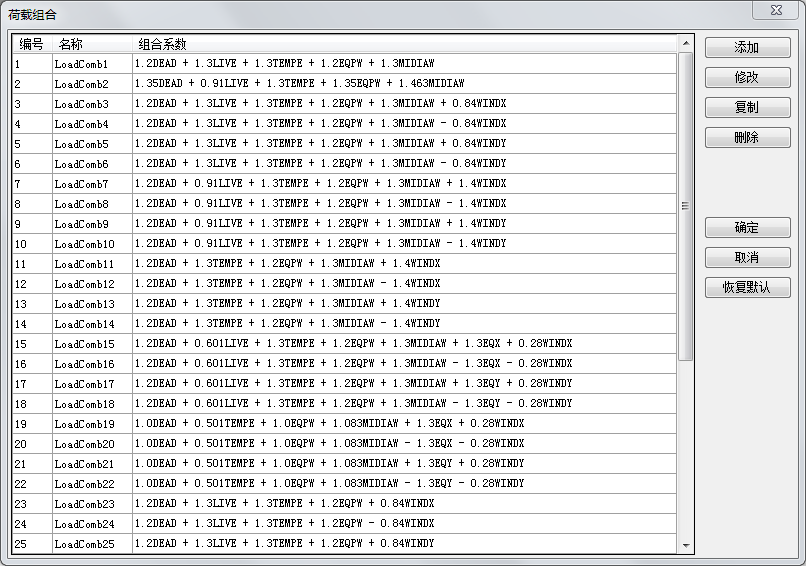

图16 荷载组合

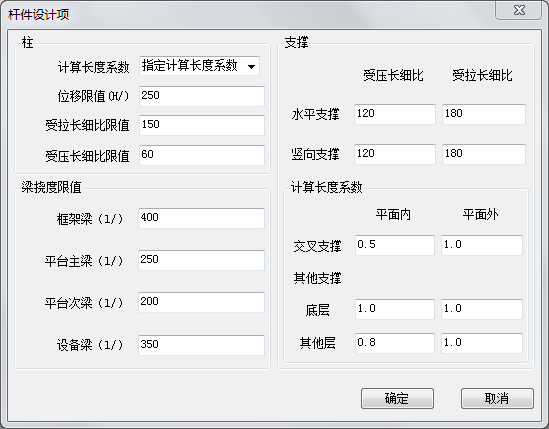

图17 杆件设计参数
丰富的辅助设计计算
开敞结构风荷载按照整体计算，考虑了挡风面积、跨度、宽度、榀数、跨数等因素，也提供了按榀分布的计算方法。次梁截面依据杆件荷载、杆件搭接关系选择，平台梁截面库用户可进行自定义。柱计算长度系数根据构件的失稳模式计算，柱失稳模式可自动判别并进行编辑。
图18 风荷载体型系数

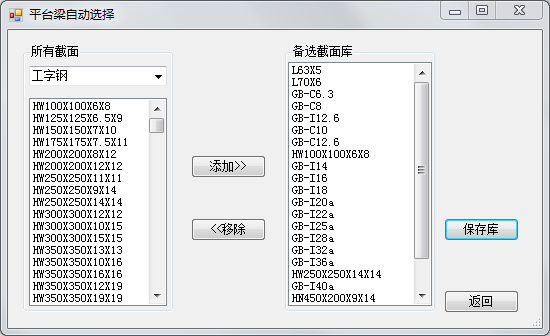

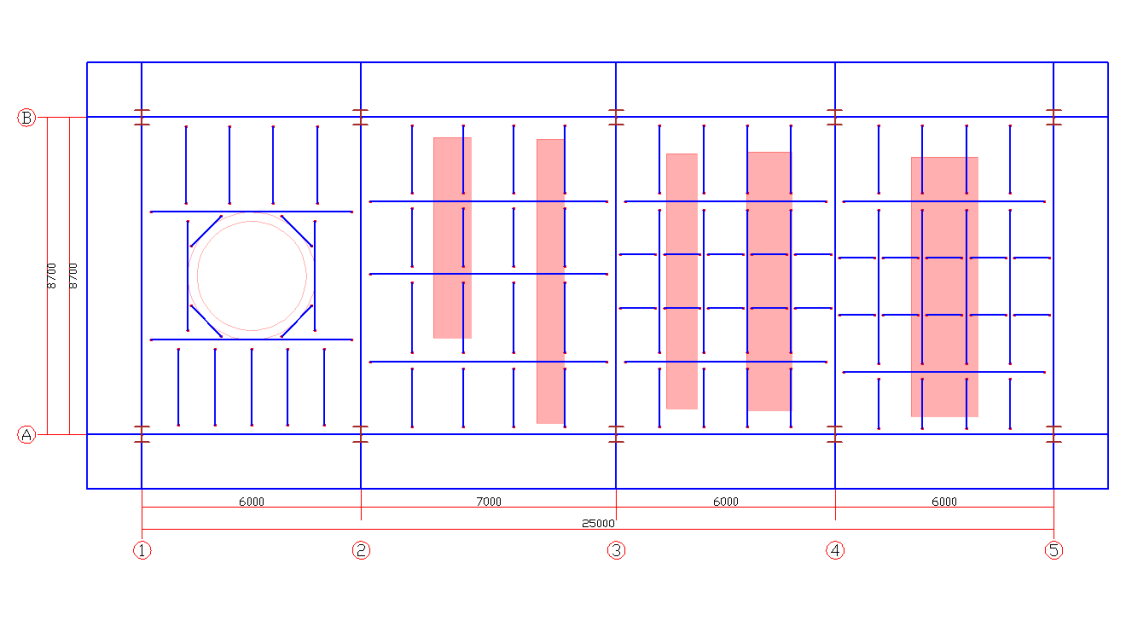

图19 平台梁截面库

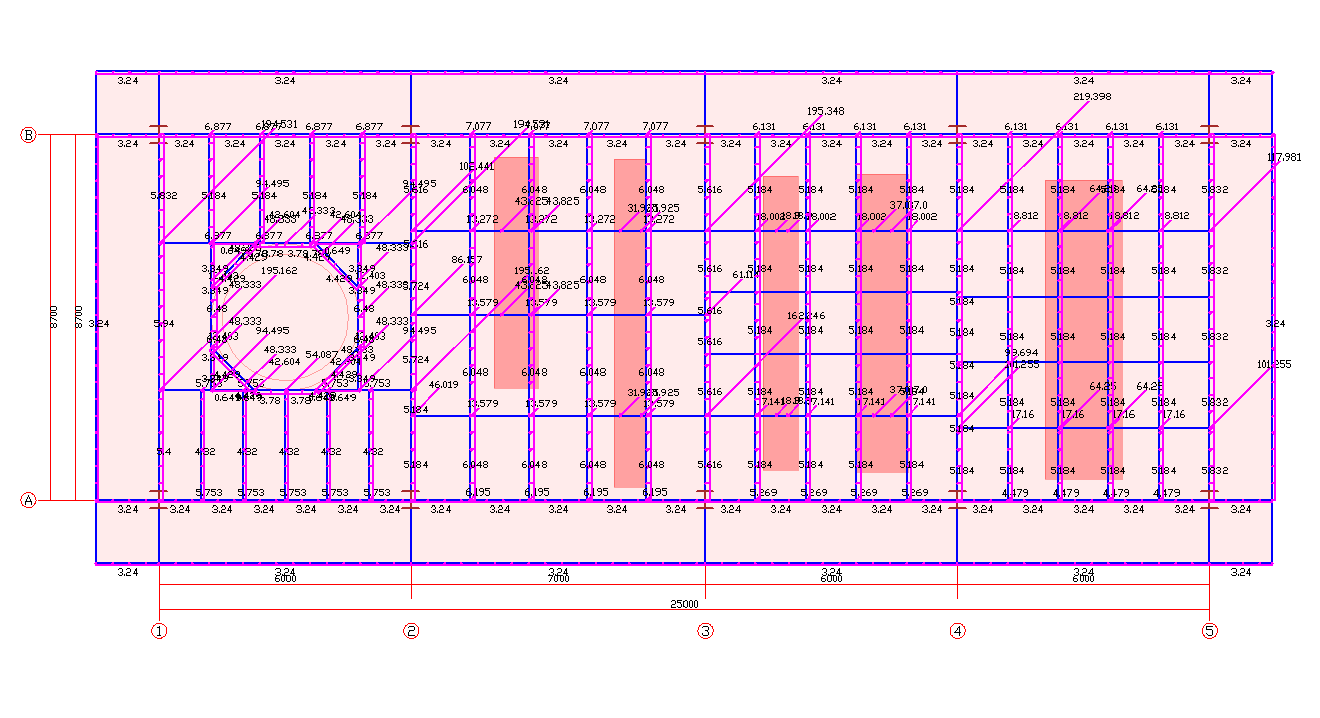

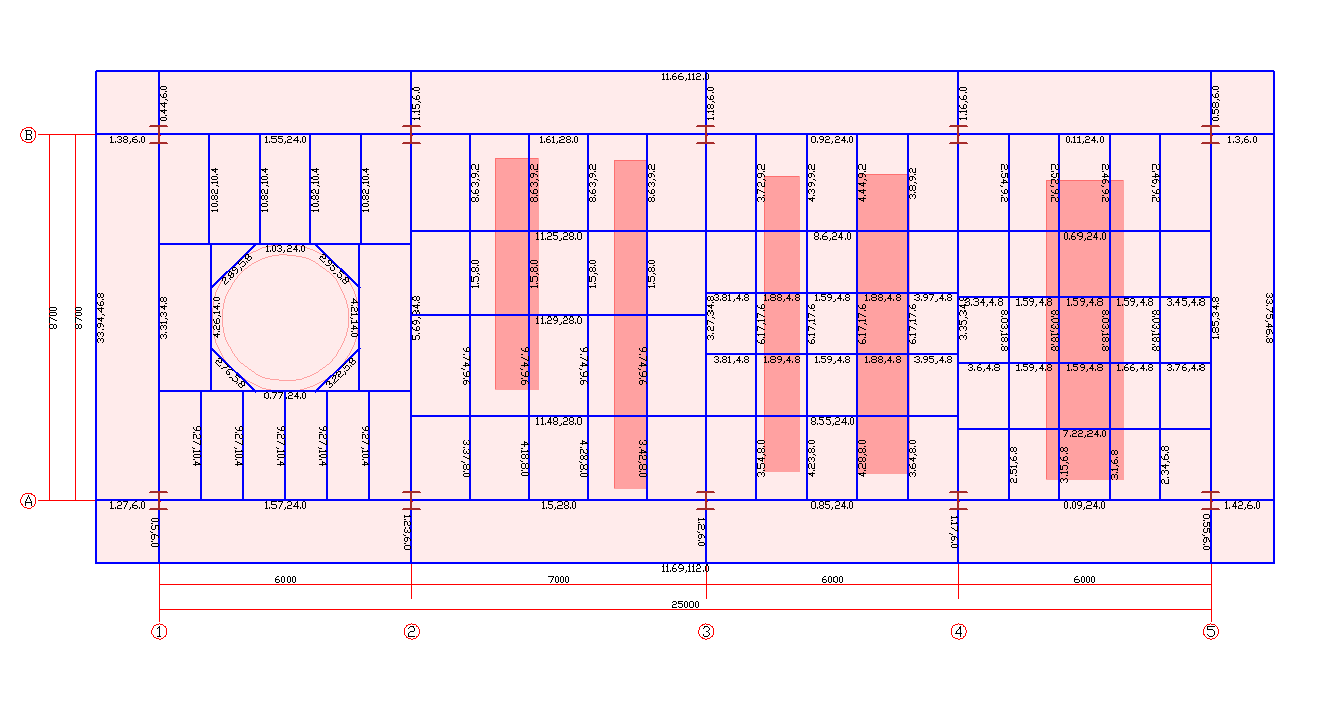

图20 导荷结果查看

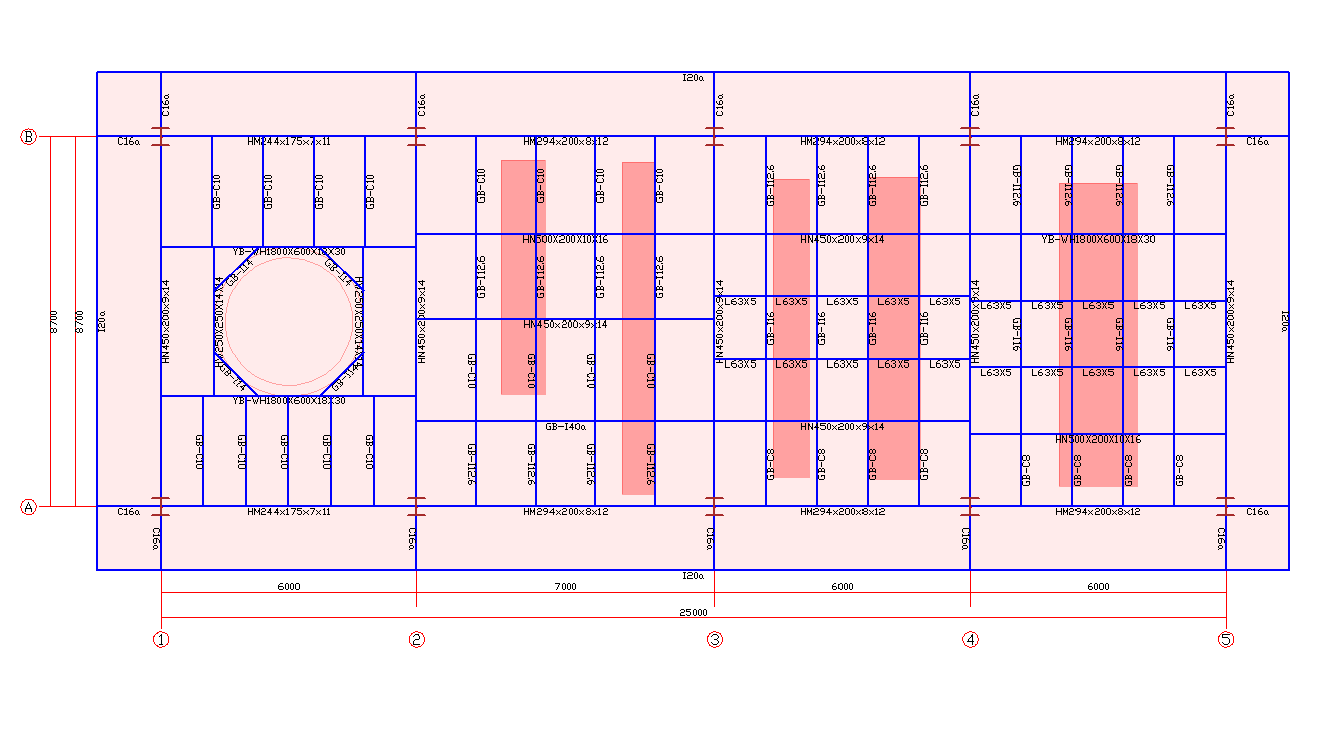

图21 选梁结果
图22 失稳模式
图23 柱计算长度系数
分析与设计
采用SAP2000中文版进行结构分析与构件设计，并输出详尽的计算书。软件根据SAP2000中文版的计算结果可进行梁挠度计算、地震内力调整。节点域验算和柱脚设计结果在计算书输出详细信息。

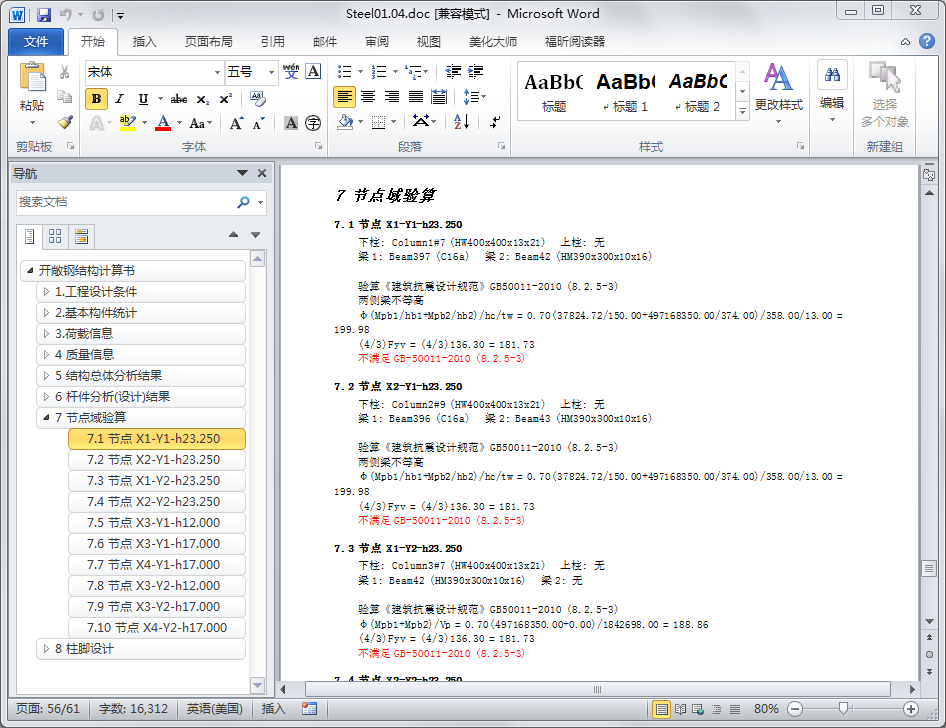

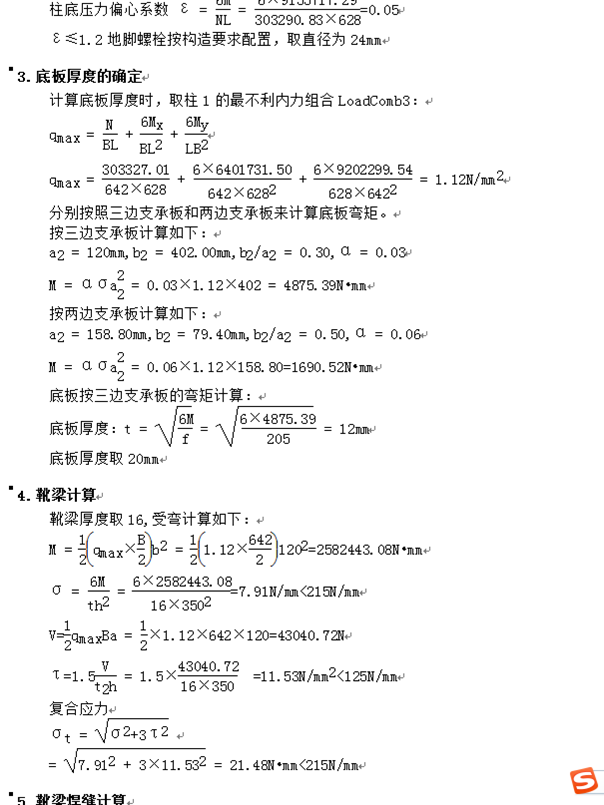

图24 计算书输出
图25 梁挠度显示
图26 地震内力调整系数
图27 柱脚平面图

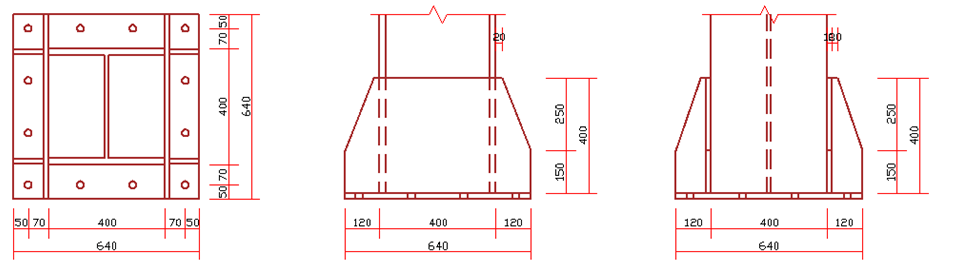

图28 柱脚详图
图29 柱脚设计信息
